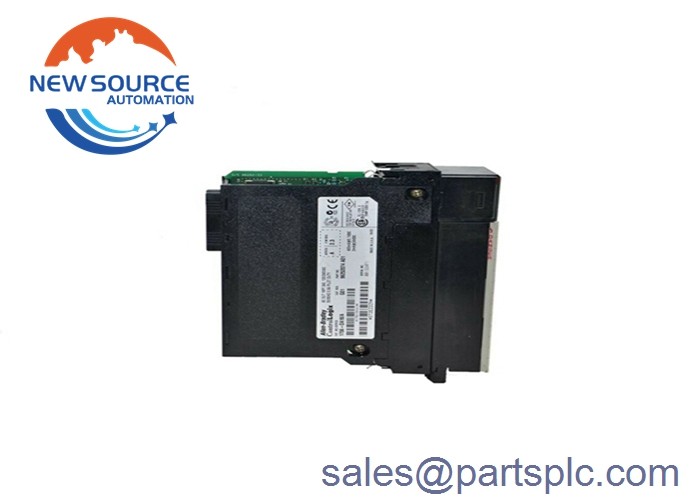

Allen Bradley 1756-OA16 adalah ControlLogix Discrete Output Module

1756-OA16


Modul 1756-OA16 adalah Modul output digital enam belas (16) titik dari ControlLogix Series dari modul yang dibuat oleh.Kisaran tegangan output dari modul digital ini adalah 74 sampai 265 Volt AC pada 46 sampai 63 Hertz. Rating arus output per titik, per kelompok, dan per modul adalah 0,5 Ampere pada 60 derajat Celcius, 2 Ampere pada 60 derajat Celcius, dan 4 Ampere pada 60 derajat Celcius, masing-masing.arus beban minimum adalah 10 mA per titikSelanjutnya, arus backplane 1756-OA16 adalah 400 mA pada 5,1 volt DC dan 2 mA pada 24 volt DC, yang merupakan total pembuangan daya backplane 2,1 watt.nilai maksimum disipasi daya dan disipasi panas adalah 6.5 watt pada 60 derajat Celcius dan 22.17 BTU / jam, masing-masing. 1756-OA16 juga mendukung 2 blok terminal yang dapat dilepas, 1756-TBSH dan 1756-TBNH.

Modul 1756-OA16 dapat diatur ke berbagai keadaan operasi atau non-operasi, termasuk keadaan aktif, off-state,dan state terakhir (fungsi reset yang mengatur ulang modul yang tiba-tiba dihidupkan kembali ke state operasi terakhir yang ada di dalamnya). penurunan tegangan maksimum dalam keadaan aktif adalah 1,5 Volt pada 0,5 Amps dan 5,7 Volt pada beban arus kurang dari 50 mA. Di sisi lain,arus kebocoran maksimum dalam keadaan mati adalah 3 mA per titik. 1756-OA16 juga memiliki waktu keterlambatan output untuk keadaan off to on yang 9,3 milidetik pada 60 Hertz, dan satu untuk keadaan on to off adalah 11 milidetik pada 50 Hertz.Untuk memperingatkan pengguna jika sekring titik atau kelompok meledak, modul 1756-OA16 akan menunjukkan hal ini dengan nama tag kata kesalahan FuseBlown. Nama tag kata kesalahan lainnya adalah FieldPwrLoss yang menunjukkan kehilangan daya medan ke titik output modul.1756-OA16 dapat beroperasi dalam kisaran suhu 32 sampai 140 derajat Fahrenheit dan dapat disimpan atau diangkut pada kisaran suhu -40 sampai 185 derajat FahrenheitHal ini dapat beroperasi dan disimpan di lingkungan dengan kisaran kelembaban relatif 5-95%, non-kondensasi.

Modul ini dipasang pada setiap sasis ControlLogix yang kompatibel 1756-A4, 1756/A7, 1756-A10, 1756-A13 dan 1756-A17.Ini juga membutuhkan removable terminal block (RTB) yang berfungsi sebagai titik akhir sinyal I/OHal ini dapat dipasang di lokal atau jarak jauh I / O ControlLogix sasis.Sasis ControlLogix lokal adalah tempat prosesor ControlLogix dipasang sementara sasis I/O jarak jauh mengacu pada sasis yang berkomunikasi dengan sasis lokal melalui modul komunikasiSasis ini juga dapat disebut sebagai Remote I/O atau I/O terdistribusi.

Modul ini memiliki rating tugas Pilot 0,5 A. Ini dapat memberi energi atau memicu beban induktif seperti perangkat yang dioperasikan oleh Solenoid yang mungkin katup, silinder dan perangkat lainnya.Hal ini juga dapat digunakan untuk mengaktifkan relay bahkan magnetik kontaktor namun, jika modul direncanakan untuk memberi energi beban induktif yang lebih tinggi dengan arus masuk yang tinggi, disarankan untuk memasang isolasi seperti sirkuit interposing untuk melindungi modul.
