Allen Bradley 1746-HSCE2 SLC 500 Input Module Modul Input Kecepatan Tinggi

1746-HSCE2

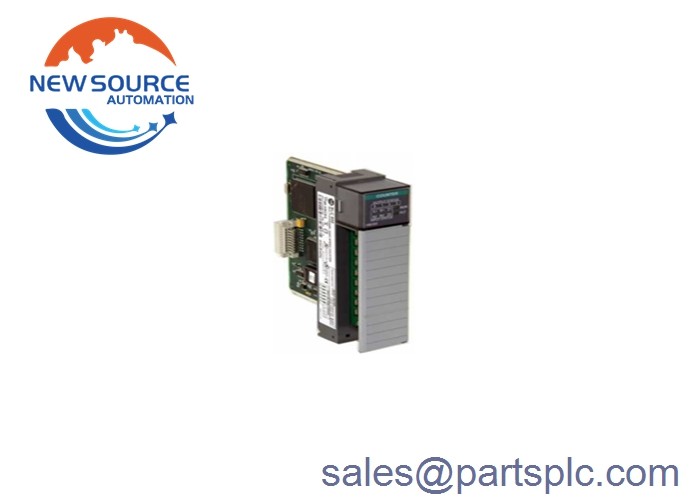

1746-HSCE2 SLC 500 Input Module High-Speed Input Module

1756-HSCE2 adalah multi-saluran modul penghitung kecepatan tinggi.pemantauan posisi dan aplikasi kecepatan tinggi lainnyaModul ini dilengkapi dengan ±A1, ±B1, ±Z1, ±A2, ±B2, dan ±Z2 dengan rentang tegangan input dari 4.2VDC hingga 12VDC dan 10VDC hingga 30VDC.Hal ini juga disediakan dengan Delapan (8) output yang terdiri dari Empat (4) virtual dan Empat (4) nyata 5-30 VDC sumber output.

Saluran input modul ini menerima sinyal dengan lebar pulsa minimal 475 ns dengan pemisahan pulsa minimum 200 ns dan frekuensi input maksimum 1 MHz.Modul ini memiliki backplane isolasi 1000V dan saluran ke isolasi output 500VSetiap saluran modul memiliki rentang tegangan input dari 4,2V DC ke 12V DC ketika dioperasikan pada 5VDC dan 10V DC ke 30V DC ketika dioperasikan pada 24VDC.

Spesifikasi output modul termasuk rentang tegangan output 5-30 VDC dengan arus output maksimum On-State per saluran 1,0 A sementara Max. On-State Current per modul adalah 2.0 A pada 40°C dan 1.5 A pada 60°C. Penurunan tegangan maksimum pada keadaan adalah 0.5V dan arus kebocoran maksimum di luar keadaan adalah 100 μA. 1746-HSCES memiliki isolasi backplane 1000V dan isolasi output ke input 500V.

Modul ini dapat dikonfigurasi untuk melakukan penghitungan di kedua arah. Ini mendukung hingga Empat (4) pulsa penghitung atau Dua (2) penghitung kuadrat. Setiap modul penghitung mampu menghitung hingga +/- 8,388,607, dikonfigurasi sebagai penghitung linier atau cincin.Hal ini dapat digunakan dalam seluruh sistem SLC 500 dan dengan 1747-ASB SLC Remote I / O Adapter (RIO) Modul sebagai komponen RIO.

Saluran masukan A dan B dapat dikonfigurasi untuk menghitung pulsa ujung tunggal hingga 4 perangkat masukan.Hal ini memungkinkan untuk keandalan yang lebih besar. Saluran masukan Z menangani penyimpanan, penahan, dan pengaturan ulang data counter. Ketika menggunakan sinyal masukan frekuensi rendah, 1746-HSCE2 dapat menerima pulsa palsu.Untuk menghindari suara frekuensi tinggi pada sinyal frekuensi rendah, pengguna harus menghilangkan kebisingan dengan kabel input 1746-HSCE2 untuk mengarahkan arus dari sumber kebisingan.
