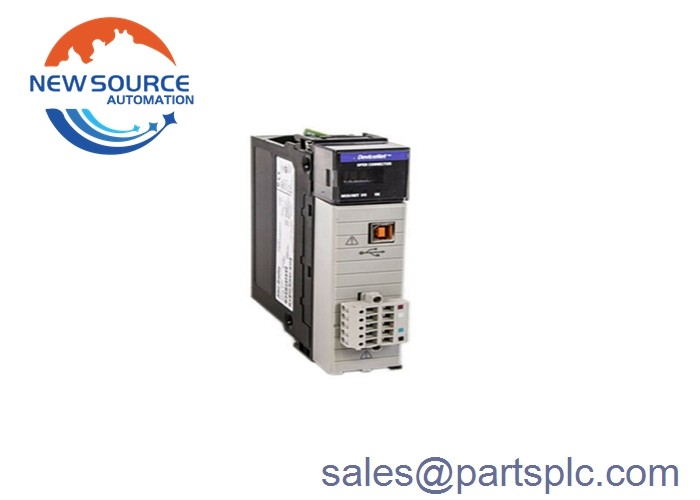

New Factory Sealed 1756-DNB ControlLogix DeviceNet Bridge Scanner Module

1756-DNB

1756-DNB ControlLogix DeviceNet interface module adalah perangkat jembatan DeviceNet yang dirancang oleh / Rockwell Automation.Jaringan DeviceNet tipe terbuka memungkinkan pembentukan koneksi antara perangkat sederhana yang digunakan untuk kebutuhan khusus di lingkungan industriPerangkat-perangkat ini termasuk perangkat yang ditingkatkan dan komponen integral yang berbeda seperti komputer, pengontrol, sensor, dan aktuator.Prinsip kerja jaringan DeviceNet mencakup penggunaan protokol CIP (Common Industrial Protocol) untuk mengontrol sistem dan mesin, mengumpulkan data yang diperlukan untuk berbagai aplikasi, dan mengkonfigurasi perangkat industri.Modul komunikasi 1756-DNB memiliki kecepatan komunikasi DeviceNet sebesar 125 kilobyte per detik (maksimum 500 meter), 250 kilobyte per detik (maksimum 250 meter), dan 500 kilobyte per detik (maksimum 100 meter).Modul ini memiliki maksimum 64 node dan memiliki tegangan nominal 11 sampai 25 Volt DC CL 2/SELV.

Modul ini memiliki daya tarik arus 400 mA pada 5,1 Volt DC, daya tarik arus 0 mA pada 24 Volt DC, dan daya tarik arus DeviceNet pada 24 Volt DC sebesar 60 mA. Modul 1756-DNB mengabsorbsi daya 3.5 watt dan disipasi panasnya adalah 11.9 BTU per jam. Modul ControlLogix dengan lebar slot tunggal memiliki lokasi berbasis sasis dan dapat dipasang di slot manapun.Tegangan isolasi adalah pada 50 volt (terusan) dan termasuk tipe dasar isolasi dan jaringan DeviceNet untuk fitur backplaneModul ControlLogix 1756-DNB dapat digunakan dengan model sasis yang berbeda dan variasi yang berbeda dari catu daya standar / redundan.Daya DeviceNet sesuai dengan arahan LVD tegangan rendah CE dan batasan ULUntuk memenuhi standar ini, pengguna harus mengikuti seperangkat prinsip tertentu yang mengacu pada jenis catu daya.modul ini memiliki 1 colokan gaya terbuka linier dengan 5 atau 10 pin1756-DNB mendukung port USB 2.0 dan mentransfer data dengan kecepatan penuh 12 megabits per detik.Suhu operasi modul harus berada dalam kisaran 0 sampai 60 derajat Celcius (32 sampai 140 derajat Fahrenheit). Suhu penyimpanan dapat berkisar antara -40 dan 85 derajat Celcius (-40 dan 185 derajat Fahrenheit).
