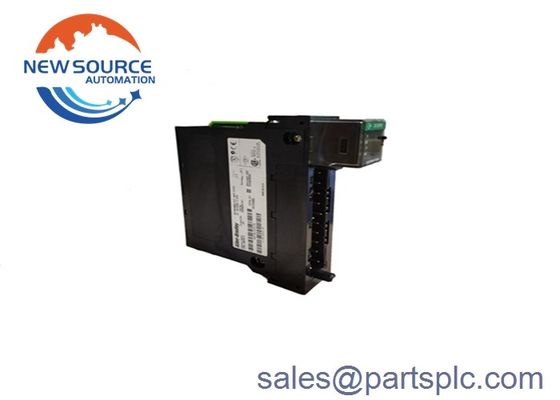

Pabrik Baru Disegel AB 1756-IF16 SER A Modul Input ControlLogix 16 Pt 1756IF16

1756-IF16

1756-IF16 adalah modul input analog ControlLogix. Modul ini menerima sinyal arus dan tegangan seperti ±10V, 0-10V, 0-5V dan 0-20 mA.Modul ini mendukung tiga (3) jenis konfigurasi kabel sinyal seperti ujung tunggalDi antara konfigurasi kabel yang didukung, kabel ujung tunggal adalah yang paling sensitif terhadap kebisingan dan harus digunakan dengan sinyal yang memiliki dasar umum.Untuk peningkatan sensitivitas terhadap kebisingan, metode kabel diferensial digunakan sementara kabel diferensial kecepatan tinggi digunakan dalam sistem yang membutuhkan pembaruan data yang cepat, relatif terhadap sinyal masukan.

Dengan kabel ujung tunggal, modul menjadi enam belas (16) saluran modul input analog.modul direduksi menjadi delapan (8) saluran modul input analog ketika digunakan dengan kabel diferensialSelanjutnya, modul menjadi modul input analog empat (4) saluran ketika modul di kabelkan sebagai kabel diferensial kecepatan tinggi.

Resolusi individu 1756-IF16 adalah 320 μV/count (15 bit + tanda bipolar) @ ±10.25V rentang input; 160 μV/count (16 bit) @ 0-10.25V rentang input; 80 μV/count (16 bit) @ 0-5.125V rentang input dan 0.32 μA/count (16 bit) @ 0-20.5 mA. Modul ini memiliki waktu pemindaian yang bervariasi seperti 16-488 ms untuk ujung tunggal; 8-244 ms dengan kabel diferensial dan 5-122 ms dengan kabel diferensial kecepatan tinggi.Ini memiliki built-in analog-to-digital converter sirkuit menggunakan metode Sigma-Delta. Data yang dikonversi disimpan mengikuti mode integer (kiri dibenarkan, 2 s komplemen) IEEE 32-bit floating point data format. Modul ini memiliki akurasi kalibrasi lebih baik dari 0.05% dari kisaran untuk input tegangan dan 0.15% dari rentang untuk input arus.

1756-IF16 dapat di kabelkan menggunakan tiga metode yang berbeda, tergantung pada kebutuhan pengguna dan aplikasi seperti kabel ujung tunggal, kabel diferensial,dan kabel diferensial mode kecepatan tinggi. Metode kabel ujung tunggal adalah yang terbaik ketika semua perangkat input terikat pada dasar umum. Ini untuk membandingkan satu sisi input sinyal ke dasar sinyal untuk mendapatkan perbedaan,yang kemudian digunakan oleh modul dalam menghasilkan data digital untuk pengontrolKetika aplikasi tidak memiliki dasar umum atau dapat memiliki pasangan sinyal yang terpisah, menggunakan metode kabel diferensial dianjurkan.Metode kabel ini juga untuk lingkungan di mana kekebalan suara yang lebih baik diperlukanSaluran dalam mode diferensial tidak sepenuhnya terisolasi satu sama lain.Satu saluran dapat mempengaruhi pembacaan saluran lain jika beberapa sinyal input diferensial memiliki referensi tegangan yang berbeda. Ketika ini terjadi, pengguna harus kabel input pada modul yang berbeda atau mengganti modul yang tidak terisolasi dengan modul input terisolasi. 8 koneksi diizinkan dalam mode ini.metode kabel diferensial mode kecepatan tinggi memungkinkan pembaruan data tercepat mungkinNamun, kondisi tertentu diperlukan bagi pengguna untuk dapat menggunakan mode kecepatan tinggi. Pertama, menggunakan metode kabel diferensial. Kedua,ketika dalam mode ini hanya satu dari setiap empat saluran pada modul dapat digunakan. Konsumsi daya dari modul 1756-IF16 adalah 2,3 watt dan memiliki total daya backplane 2,33 watt. rentang input adalah ± 10 volt, dari 0 hingga 10 volt, 0 hingga 5 volt, atau 0 hingga 20 mA.

Daya tarik arus dari modul ini pada 5,1 Volt adalah 150 mA, atau 65 mA pada 24 Volt. Tegangan dan nilai arus dari backplane adalah 5,1 Volt DC, 150 mA maksimum dan 24 Volt DC 65 mA maksimum.Kisaran arus masukan adalah dari 4 sampai 20 mA dan kisaran tegangan masukan adalah dari -10 sampai 10 Volt dan terbatas pada 100VA.3 watt dan arus daya disipasi adalah 3.9 watt. disipasi termal untuk tegangan adalah 7,84 BTU / jam dan 13,3 BTU / jam untuk arus.
