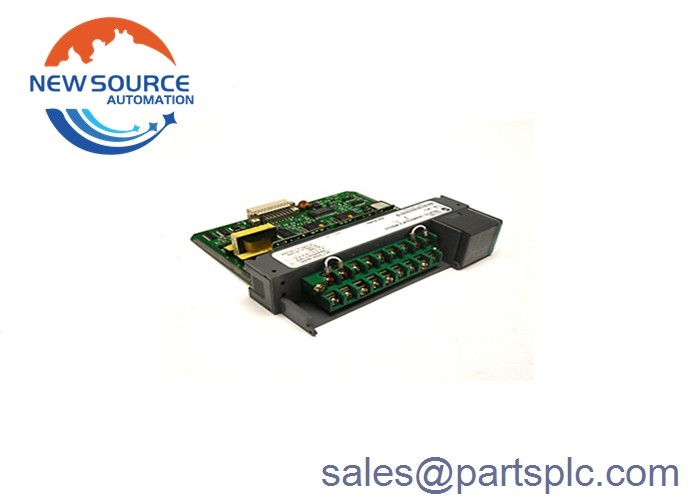

Allen Bradley 1746-INT4 /B 1746-1NT4 SLC 500 Input Analog Termokopel/Milivolt

1746-INT4

The 1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processor. Ini memiliki empat (4) saluran input untuk Thermocouple dan sensor mV. Ini memiliki arus backplane 110 mA pada 5V DC dan 85mA pada 24V DC dan peringkat daya backplane keseluruhan 0,6W.Ini memiliki empat (4) saluran input yang terpisah secara individual yang juga terisolasi dari backplane dan menggunakan metode konversi modulasi Sigma-Delta ADCIni menggunakan filter analog dengan filter digital low pass dan memiliki mode penolakan normal lebih besar dari 60 dB pada 60 Hz antara terminal.Ini juga memiliki mode penolakan umum lebih dari 120dB antara masukan dan chassis tanah dengan ketidakseimbangan 1kΩ dan memiliki lebar jalur saluran 8Hz. 1746-INT4 membutuhkan kalibrasi lapangan dan harus kalibrasi setidaknya setahun sekali.

Hal ini memberikan isolasi diuji pada 1000V transient atau 150V AC antara saluran-ke-saluran dan saluran-ke-backplane.Ini memiliki 5 indikator LED dengan 4 menunjukkan setiap status saluran dan satu menunjukkan status modulIni memiliki jenis input termokopel B, C, D, E, J, K, N, R, S, dan T yang dapat dipilih, dan input analog DC 50-50 mV dan 100-100 mV DC.Ini memiliki impedansi masukan lebih dari 10 Mega Ohm dan menawarkan 20nA deteksi sirkuit terbuka, dengan waktu deteksi sirkuit 5ms. Ini memiliki waktu respons langkah 600ms dalam kasus sirkuit terburuk, dan modul memiliki akurasi keseluruhan yang tergantung pada jenis input.Suhu operasinya berkisar dari 0-60 derajat. Celsius (32-140 derajat Fahrenheit) pada kelembaban non-kondensasi 5-95% dan disertifikasi CE, CSA, dan UL.

1746-INT4 adalah Four (4) channel Thermocouple/mV analog input module.Modul ini kompatibel dengan sensor Thermocouple Tipe C, D, J, K, T, E, R, S, B, dan N. Ini juga dapat digunakan dengan sinyal mV dengan kisaran -100 hingga 100 mV DC.

Modul ini dapat digunakan dalam aplikasi dengan kisaran suhu -270 sampai 1820 derajat Celcius.Tegangan sinyal mV yang dapat dioperasikan adalah -50 hingga 50 mV dan -100 hingga 100 mV yang biasanya berasal dari transduser sinyalModul ini mengikuti linearisasi termokopel standar IPTS68, NBS MN 125 dan NBS MN 161.0... 70 °C (32...158 °F)Ini memiliki skala suhu pengguna yang dapat dipilih dari °C atau °F dan 0,1 °C atau 0,1 °F dan skala milivolt dari 0,1 mV atau 0,01 mV.
