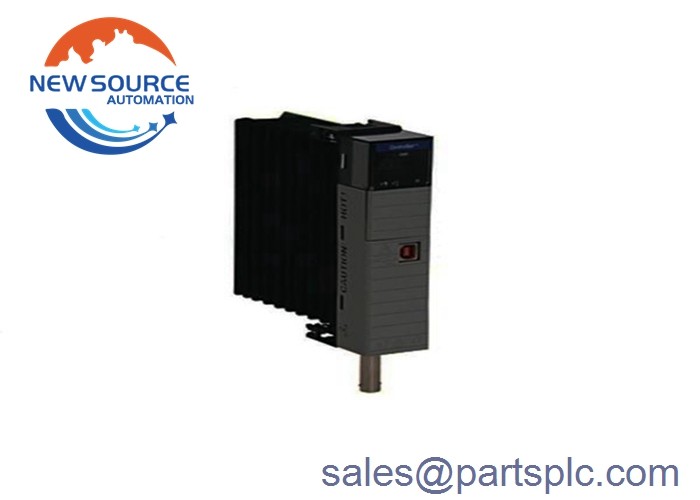

Allen Bradley 1756-CN2R /A Rev 301 Modul ControlLogix ControlNet Bridge

1756-CN2R

1756-CN2R adalah modul komunikasi ControlLogix yang merupakan bagian dari platform pengontrol Logix.Modul ini terutama digunakan untuk membangun konektivitas dalam topologi jaringan ControlNet redundant karena memiliki Dua (2) port BNC ControlNetModul ini menempati satu sot dari sasis dan dapat dipasang ke slot yang tersedia dari sasis standar seperti 1756-A4, 1756-A7, 1756-A10, 1756-A13,1756-A17 dan digunakan dengan catu daya ControlLogix standar terutama 1756-PA72/C, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B dan sumber daya yang berlebihan seperti 1756-PA75R, 1756-PB75R, 1756-PSCA2.Jaringan ControlNet adalah jaringan komunikasi multi-node yang menggunakan kabel koaksial dengan node yang terhubung di jalur batang menggunakan kabel drop. Modul khusus ini menggunakan 1786-RG6 quad shield RG6 kabel koaksial untuk koneksi ke jaringan. hingga 5 Mbps kecepatan transmisi didukung oleh 1756-CN2R. Selain port ControlNet ganda,1756-CN2R juga dilengkapi dengan satu (1) port USB yang mendukung kecepatan transmisi 12 Mbps pada kecepatan penuh. This module is applicable for implementing Distributed I/O topology as it can cover up to 1000 meters per segment which can be easily extended with the use of repeaters as signal boosters for ControlNet segments longer than 1000 metersHal ini juga dapat berkomunikasi dengan perangkat Human Machine Interface (HMI) dan Sistem Kontrol Pengawas dan Akuisisi Data (SCADA).Ini mendukung hingga 128 koneksi Logix dan maksimum 131 koneksi komunikasi.

The 1756-CN2R ControlNet Connections per Communication Module by is a communication module attached to a slot on the ControlLogix Chassis that provides a ControlNet Network through the Common Industrial Protocol (CIP) and a peer-to-peer network for enhanced functionsIni memiliki tipe konfigurasi redundant dan berkomunikasi dengan kecepatan 5Mbps di atas maksimum 99 node. 1756-CN2R memiliki maksimum 128 koneksi komunikasi Logix.Ini memiliki arus tarik 1300mA pada 5.1V DC dan satu 3mA pada 24V DC dan dissipates panas 6.6W pada 22.5 BTU / jam. Ini memiliki tegangan isolasi DC 30V dengan isolasi dasar diuji pada 500V selama satu menit antara ControlNet dan sistem.1756-CN2R memiliki ControlNet BNC ganda, ControlNet RJ45, dan port USB 1.1 tunggal untuk koneksi dan komunikasi dengan perangkat lain.Ini hadir dalam jenis kandang terbuka dan ditunjuk pada kode suhu T4 IEC dan pada kode suhu Amerika Utara T4A. 1756-CN2R suhu operasi berkisar antara 0 dan 60 derajat C (32 dan 140 derajat F) pada 5-95% kelembaban relatif non-kondensasi,dan memiliki tingkat kejut operasional 30G dan getaran maksimum 2G pada 10-500Hz.




Produk Utama Kami

1 (USA AB) seri produk: 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 Produk Schneider (Perancis): 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 Seri produk General Electric (AS): IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 Seri produk Ovation (AS): 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 Honeywell (AS): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 Penjualan ABB (Swedia): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (AS): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

Sistem Invensys Foxboro I / A Series (AS): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 Siemens (Jerman): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

Tentang Tim Kami

Perusahaan kami berkantor pusat di Xiamen, Fujian, Cina, dan secara langsung bekerja sama dengan pabrik asli; memiliki tim penjualan profesional, dukungan teknis insinyur sendiri,dan layanan purna jual yang baik; persediaan yang besar, kualitas produk asli, dan pengiriman cepat. Hal ini membantu kami menjadi pendukung kuat pelanggan kami, menyediakan solusi untuk pengguna akhir, dan memastikan keuntungan bagi pengecer.

Pengemasan & Pengiriman

1) 100% merek baru dan Seal pabrik asli!

2) Garansi: 1 tahun

3) Kemasan: Kemasan asli dengan karton.

4) Waktu pengiriman: Pengiriman ekspres DHL,UPS,Fedex biasanya memakan waktu 3-10 hari kerja,tergantung pada negara yang dikirimkan. Dalam kasus yang jarang terjadi,penghapusan bea cukai yang ketat akan membuat waktu pengiriman sedikit lebih lama,Tolong bersabar.

5) Semua barang akan diuji sebelum pengiriman.
