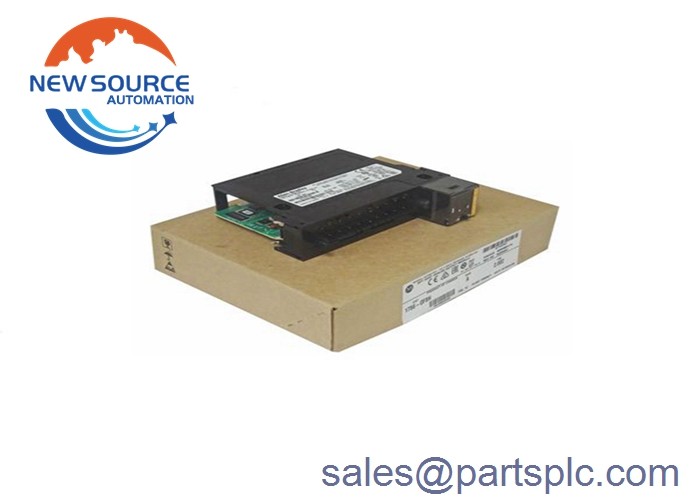

Modul Keluaran Analog 1756-OF8H SER A ControlLogix HART Baru yang Disegel Pabrik Baru

1756-OF8H

1756-OF8H adalah modul output analog dari platform pengontrol ControlLogix.dapat dikonfigurasi untuk sinyal output arus 0-20 mA dan 4-20 mA dan sinyal output tegangan +/-10VDC1756-OF8H memiliki resolusi modul 15-16bit pada semua rentang sinyal.monotonitas tanpa kode yang hilang metode konversi dengan format data dari mode Integer (kiri dibenarkan, 2 s komplemen) IEEE 32-bit floating-point. modul ini dipasang pada 1756 ControlLogix sasis dan hanya menempati slot tunggal.Ini dapat berfungsi sebagai modul IO lokal dan komponen modul I / O jarak jauhUntuk penghentian kabel sinyal, modul ini dilengkapi dengan blok terminal yang dapat dilepas (RTB). RTB ini dapat diganti dengan 1756-TBNH atau 1756-TBSH dengan penguncian RTB mekanis yang ditentukan oleh pengguna.Ukuran kawat yang berlaku ketika 1756-TBNH digunakan adalah 0.33-2.1 mm2 (22-14 AWG) untuk koneksi kabel tunggal dan 0.33...1.3 mm2 (22...16 AWG) untuk koneksi kabel ganda. 1756-TBSH hanya mendukung koneksi kabel tunggal dan dirancang untuk kabel 0.33...1.Ukuran kawat 3 mm2 (22...16 AWG). 1756-OF8H memiliki tegangan isolasi terus menerus 50V. isolasi modul antara saluran output ke backplane saja.Selain itu, waktu deteksi sirkuit terbuka modul hanya tersedia untuk konfigurasi arus sementara perlindungan tegangan berlebihan maksimum adalah +/- 24 VDC.

1756-OF8H ControlLogix Voltage/Current Analog Output Module by adalah modul output analog yang memiliki 8 output tegangan atau arus dengan satu modem HART per modul.Ini memiliki rentang sinyal tegangan / arus yang dapat dipilih dari -10.4336-10.4336V dan 0-21.2916mA. 1756-OF8H memiliki nilai output keseluruhan +/- 10V atau 0-20mA dan resolusi sinyal 15-16 bit untuk semua kisaran.Ini juga memiliki backplane arus tarik 230 mA @ 5.1 VDC dan 230 mA @ 24 VDC, total daya backplane 6,54 W. Ini memiliki disipasi termal 16,78 BTU / jam, dan disipasi daya 4,92 W.1756-OF8H memiliki tegangan isolasi 50V dengan isolasi dasar diuji pada 1500V AC selama 60 antara saluran output dan backplane.

1756-OF8H, tidak seperti modul I/O analog lainnya, menawarkan Deteksi Sirkuit Terbuka dan memiliki waktu deteksi sirkuit pada nilai yang harus diatur di bawah 0,1 mA.Waktu pendirian saat ini tanpa HART hanya di bawah 23ms, dan di bawah 37ms dengan HART dan waktu pengaturan tegangan adalah 8,5ms hingga 95% dengan beban resistif.15% (saat ini) dan interval kalibrasi standarnya sekitar 12 bulan. 1756-OF8H memiliki drift offset 100 V/deg C. atau 200nA/deg C dan modul memiliki kesalahan modul keseluruhan 0,15% (voltase) atau 0,3% (arus).dan kode suhu IEC1756-OF8H ̊s suhu operasi berkisar antara 0 ° C dan 60 ° C pada 5-95% kelembaban relatif non-kondensasi.
