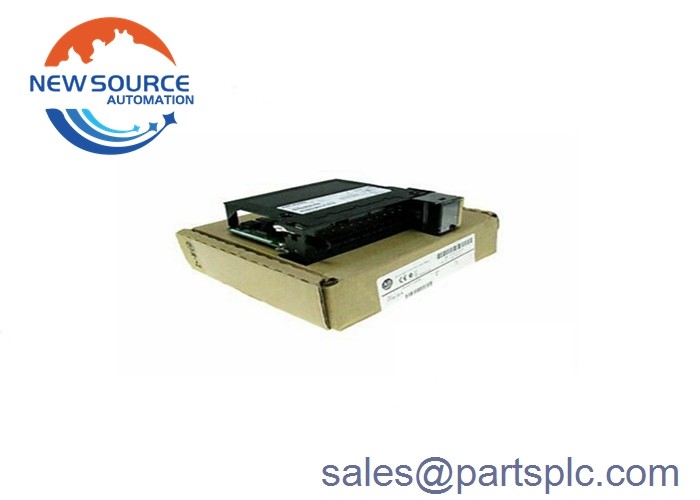

Allen Bradley 1756-OF4 ControlLogix PLC Output Analog Pabrik BARU Disegel

1756-OF4

Modul 1756-OF4 adalah modul output ControlLogix yang tidak terisolasi.650 nA/bit untuk resolusi tegangan 16 bit di 10.5V, 320 μV/bit. Hal ini membutuhkan 20 pin RTB, atau Removable Terminal Block housing untuk koneksi ke perangkat lapangan. RTB yang kompatibel adalah 1756-TBSH dan 1756-TBNH.Hal ini penting untuk memastikan bahwa sasis dan catu daya telah dipasang dan grounded sebelum memasang modul untuk itu dengan RTB.

Modul output ini memiliki timestamp bergulir data, Penghapusan dan Masukan di bawah Daya (RIUP), fitur on-board, resolusi modul, komunikasi produsen / konsumen, dan beberapa format data.Format data yang tersedia untuk modul ini adalah modus floating-point dan modus integer. Modul ini juga dapat multicast data kesalahan dan status ke pemilik mendengarkan pengontrol menggunakan data saluran.

Modul 1756-OF4 memiliki tegangan dan nilai arus 5.1V DC untuk backplane, maksimum 150 milliampere untuk 24V DC.1V dan 120 milliampere pada 24V dan total daya backplane 5.8 W. Konsumsi daya adalah 3,7 W daya backplane dan perlindungan tegangan berlebihan adalah 24V DC. Deteksi sirkuit terbuka modul hanya untuk output arus,tapi output harus diatur untuk lebih besar dari 0.1 miliampere. Ini juga memiliki perlindungan sirkuit pendek yang terbatas pada 21 milliampere atau kurang.

Dengan kisaran output dari 0 hingga 20 miliampere, ia memiliki sinyal rendah dan jumlah pengguna 0 miliampere dan -32768 jumlah dan sinyal tinggi dan jumlah pengguna masing-masing 21,2916 milliampere dan 32767 jumlah.Pada kisaran output +/- 10V, sinyal rendah modul dan jumlah pengguna adalah -10.4336V dan -32768 hitungan dan sinyal tinggi dan jumlah pengguna adalah 10.4336V dan 32676 hitungan masing-masing.Ini telah diuji rutin selama 2 detik pada 1350V AC dan memiliki tegangan isolasi terus-menerus 250V.

Modul ini sebagai kemampuan drive tegangan lebih dari 2000 ohm dan kemampuan drive arus 0 sampai 750 ohm.Ini memiliki waktu pemindaian modul 12 ms floating-point dan waktu pemindaian 8 ms integer dengan kesalahan modul 0.15% dari rentang untuk tegangan dan 0,3% dari rentang untuk arus. Waktu menetapnya kurang dari 2 ms hingga 95% dari nilai akhir dengan beban resistif. Ia juga memiliki disipasi daya maksimum 3.25 W (4 saluran arus) dan disipasi panas 100,91 BTU/jam.

1756-OF4 adalah modul output analog yang mampu menyediakan sinyal tegangan dan arus analog.Sinyal output ini dapat digunakan untuk mengaktifkan perangkat modulasi dan aktuator atau digunakan untuk mentransmisikan kembali sinyal untuk digunakan oleh perekam, indikator, perekam data dan pengontrol eksternal.
