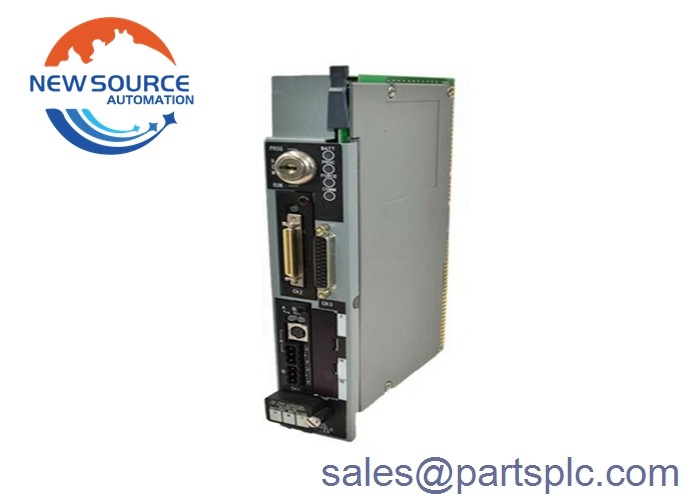

Allen Bradley 1785-L60L Seri A Modul Prosesor Firmware Rev D

1785-L60L

1785-L60L adalah anggota dari seri pengontrol PLC-5.1785-L60L adalah titik pusat yang menghubungkan lokal, ekstensi, dan modul I/O jarak jauh pada berbagai jenis antarmuka komunikasi, dan yang bertindak sebagai tulang punggung sistem kontrol.Pengendali 1785-L60L memiliki tiga antarmuka komunikasi terintegrasi yang ditandai sebagai Saluran 1A, Saluran 1B, dan Saluran 2. Saluran 1A dan Saluran 1B dapat berfungsi sebagai pemindai I/O jarak jauh, adaptor I/O jarak jauh, atau sebagai antarmuka komunikasi DH+.,Saluran 2, adalah port I/O lokal yang diperpanjang. Kontroler 1785-L60L memiliki konektor 25 pin yang ditandai sebagai Channel 0 di panel depan. Saluran 0 adalah port EIA RS232C yang terisolasi secara optik,yang mendukung ASCII dan DF1 full-duplex dan half-duplex master protokol serta half-duplex slave protokol. Saluran 0 memiliki lampu hijau untuk menunjukkan status antarmuka komunikasi. Selain itu ada satu konektor mini DIN 8-pin yang ditandai sebagai Saluran 1A,yang merupakan koneksi terminal pemrograman DH + sejajar dengan saluran 1A. Dua konektor tiga-pin berada di bagian bawah panel depan. konektor ini untuk saluran 1A dan 1B, dan dua port komunikasi ini dapat berfungsi sebagai remote I / O scanner,Adaptor I/O jarak jauhPada panel depan 1785-L60L, ada konektor khusus yang ditandai sebagai Channel 2, yang untuk kontak I/O lokal yang diperpanjang.

Remote I/O Scanner Mode membaca dan menulis informasi I/O antara controller dan perangkat I/O jarak jauh.1785-L60L adalah pengontrol pengawasan untuk pengontrol lain dalam Mode Adapter dan untuk adaptor I/O jarak jauh lainnya. Ketika saluran 1A atau saluran 1B dikonfigurasi sebagai adaptor I/O jarak jauh,pengontrol 1785-L60L mengelola I/O pengontrol-residen saat berkomunikasi dengan pengontrol pengawas melalui tautan I/O jarak jauhSebuah DH + link dapat dikonfigurasi baik pada saluran 1A atau 1B pada 1785-L60L.Komunikasi DH + digunakan untuk membuat jaringan peer-to-peer dengan pengontrol PLC-5 lainnya atau komponen tingkat lebih tinggi lainnya dari sistem kontrolPemrograman pengontrol 1785-L60L juga dapat dilakukan melalui tautan DH +. Dengan menggunakan tautan DH +, beberapa pengontrol dapat diprogram pada saat yang sama.Panjang kabel maksimum untuk tautan DH + tergantung pada kecepatan transmisiHal ini penting bahwa semua perangkat pada link dikonfigurasi untuk berkomunikasi pada tingkat yang sama. bahwa panjang berkisar dari 3048m dari kecepatan 57.6 kilobit per detik untuk 762m untuk kecepatan 230.4 kilobit per detik. Link I/O lokal yang diperpanjang berguna ketika lebih banyak I/O diperlukan daripada yang dapat dimuat dalam sasis tunggal, tetapi membutuhkan kecepatan yang lebih besar daripada link I/O jarak jauh yang dapat disediakan.Adaptor I/O lokal 1785-L60L dan diperpanjang (ALX 1771-) yang dipasang di sasis I/O jarak jauh yang saling terhubung dengan kabel link I/O membentuk sambungan I/O lokal yang diperpanjang. Link I/O lokal yang diperpanjang terbatas pada kabel 100 kaki. Jika sasis I/O perlu lebih jauh dari controller, gunakan link I/O jarak jauh.Link I/O lokal yang diperpanjang adalah link paralel yang memungkinkan pengontrol 1785-L60L untuk memindai maksimal 16 sasis I/O diperpanjang. Waktu pemindaian per rak pada I / O lokal yang diperpanjang adalah 0,5 ms. 1785-L60L memiliki beberapa indikator di panel depan untuk memudahkan antarmuka pengguna. Indikator menampilkan berbagai status pengontrol.Indikator yang ditandai BATT menampilkan status baterai. Indikator PROC menunjukkan modus pengontrol saat ini. Misalnya, warna hijau ketika pengontrol berada dalam modus RUN, dan merah ketika ada yang salah.Indikator FORCE berwarna ungu ketika kekuatan I/O diaktifkan. Indikator COMM terkait dengan status komunikasi Saluran 0. Saluran komunikasi 1A dan 1B keduanya memiliki indikator status khusus. Saluran 2, digunakan untuk sambungan I/O lokal yang diperpanjang,memiliki indikator status khusus.




Produk Utama Kami


1 (USA AB) seri produk: 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 Produk Schneider (Perancis): 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 Seri produk General Electric (AS): IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 Seri produk Ovation (AS): 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 Honeywell (AS): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 Penjualan ABB (Swedia): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (AS): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

Sistem Invensys Foxboro I / A Series (AS): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 Siemens (Jerman): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208


Tentang Tim Kami


New Source Automation Co., Ltd adalah pemasok terkemuka dari Original merek baru PLC & DCS bagian, Anda dapat menemukan di bawah merek: Allen Bradley, Omron, Schnerder, Siemens, ABB,Rosemount,Yokogawa,Honeywell,Bently Nevada, GE,

Hima, Woodward, Prosoft, Foxboro, Emerson dll. Dengan puluhan ribu bagian baru dalam stok, kami telah diekspor ke lebih dari 50 negara di dunia.pelayanan yang tulus dan pengiriman cepat membuat kami tumbuh dengan cepatJenis produk utama kami adalah PLC dan DCS Processing Module, Power Supply Module, Input Module, Output Module, I/O Module, Rack, Panel, Proximitor Sensor, Programming Cable, Terminal Blocks dll.Setiap permintaan dan pertanyaan Anda, besar atau kecil, akan sangat dihargai.


Pengemasan & Pengiriman

1) 100% merek baru dan Seal pabrik asli!
2) Garansi: 1 tahun
3) Kemasan: Kemasan asli dengan karton.
4) Waktu pengiriman: Pengiriman ekspres DHL,UPS,Fedex biasanya memakan waktu 3-10 hari kerja,tergantung pada negara yang dikirimkan. Dalam kasus yang jarang terjadi,penghapusan bea cukai yang ketat akan membuat waktu pengiriman sedikit lebih lama,Tolong bersabar.
5) Semua barang akan diuji sebelum pengiriman.
