2198-H070-ERS2 Servo Drive Bagian dari Kinetix 5500 Motion Control System

2198-H070-ERS2 Servo Drive Bagian dari Kinetix 5500 Motion Control System

2198-H070-ERS2

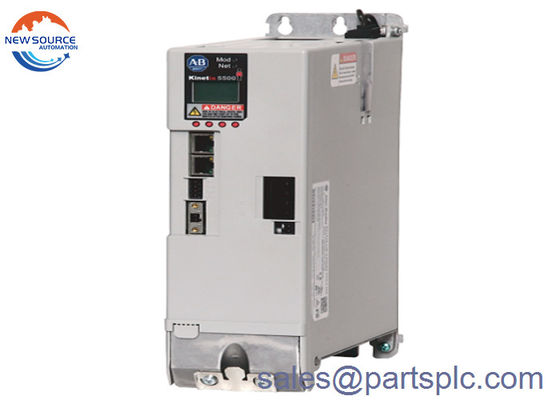

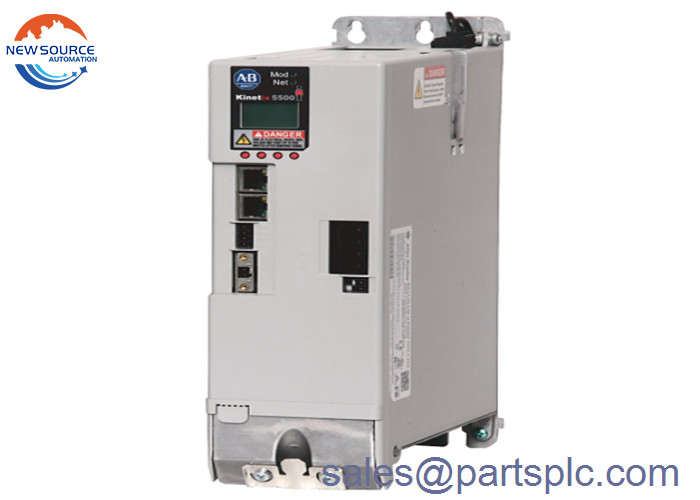

2198-H070-ERS2 adalah Kinetix 5500 Servo drive.Servo drive ini dirancang untuk memenuhi persyaratan efektivitas biaya seperti skalabilitas untuk peningkatan di masa depan dengan dukungan untuk pengontrol modern untuk integrasi langsung. Pengontrol yang kompatibel adalah platform Logix Programmable Automation Controller (PAC) di mana parameter drive dapat dihubungkan langsung dengan pengontrol CompactLogix, ControlLogix dan GuardLogix.

Integrasi dengan platform Logix disebut sebagai integrasi perdana. Communication between controller(s) and the 2198-H070-ERS2 is implemented over Ethernet communication network as the 2198-H070-ERS2 is provided with dual Ethernet communication interface that supports linear and Device Level Ring (DLR) topology.

2198-H070-ERS2 memiliki persyaratan tegangan input 195-264 VAC, 3-fase dengan input nominal 240 VAC dan 324-528 VAC, 3-fase dengan input nominal 480 VAC.Ini memiliki bus output parameter 22.50 output terus menerus dan output puncak 67,5 A sementara daya output terus menerus adalah 7,2 kW @ 230 Vrms, 3-Phase dan 14,9 kW @ 480 Vrms, 3-Phase.Nomor output motor yang berlaku termasuk arus output terus-menerus dari 23.0 A dan arus output puncak 81,3 A sementara motor yang berlaku daya output adalah 7,0 kW @ 195-264 Vrms, 3-Fase dan 14,6 kW @ 324-528 Vrms, 3-Fase.

The2198-H070-ERS2 dilengkapi dengan Bus Overvoltage dan undervoltage perlindungan serta deteksi arus sirkuit pendek.Bus overvoltage terdeteksi pada 440 VDC @ 240 VAC input dan 810 VDC @ 480 VAC input sementara Bus undervoltage dipicu pada 138 VDC @ 240 VAC input dan 275 VDC @ 480 VAC. arus sirkuit pendek dinilai pada 200.000 A, simetris.

2198-H070-ERS2 adalah servo drive Kinetix 5500 dengan fitur keamanan terintegrasi.membutuhkan lebih sedikit ruang panel dan hanya satu kabel yang dapat digunakan untuk menyederhanakan kabel sistemIni memberikan kinerja tinggi dan skalabilitas dengan biaya rendah dengan penggulung motor yang cocok dengan peringkat drive, memberikan ukuran sistem yang lebih efisien.2198-H070-ERS2 juga memiliki port Ethernet ganda, memungkinkan dukungan untuk topologi linear dan DLR (Device Level Ring).Kemampuan untuk menjalankan kedua motor induksi dan servo di satu platform drive lebih menyederhanakan operasi sistem dan pemeliharaan.

Drive 2198-H070-ERS2 membutuhkan tegangan input AC 3-fase 190 - 528V pada frekuensi 47 - 63 Hz.Ini memiliki terus menerus dan puncak output arus 23A dan 57.5A pada nilai RMS (akar rata-rata persegi) dan 32.5 dan 81.3 pada nilai puncak 0 masing-masing.Ini memiliki efisiensi 97% dengan penyerapan energi kapasitif 104.87 J. 2198-H070-ERS2 menawarkan koneksi bus AC/DC yang inovatif untuk aplikasi multi-sumbu.Fitur keamanan terintegrasi memungkinkan integrasi proyek lengkap dalam aplikasi Logix Designer untuk gerakan, kontrol, dan keselamatan.
