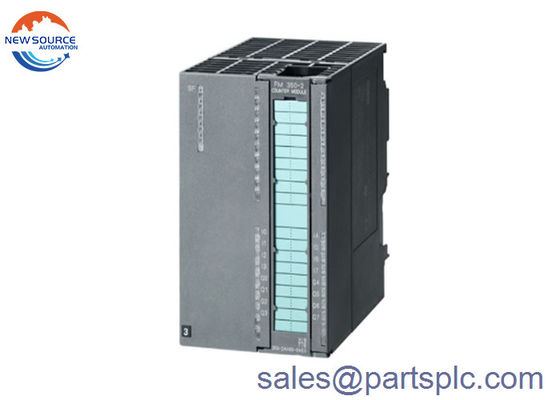

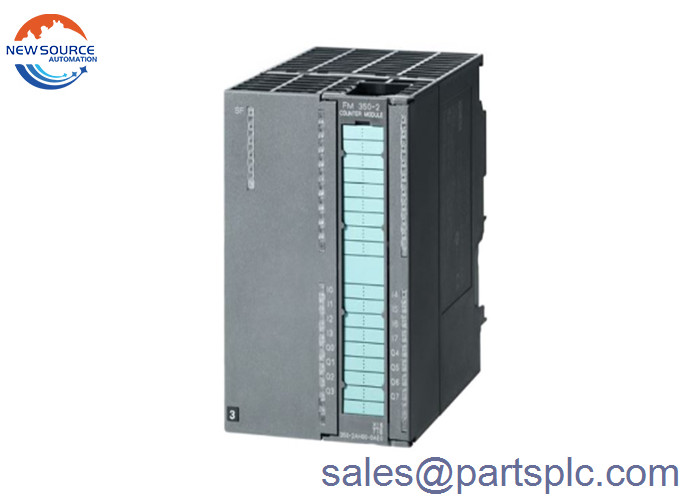

Siemens 6ES7350-2AH01-0AE0 Modul Penghitung Simatic S7 300 6ES7 350-2AH01-0AE0

6ES7350-2AH01-0AE0

SIMATIC S7-300, Counter module FM 350-2, 8 saluran, 20 kHz, 24 V encoder untuk penghitungan, pengukuran frekuensi, pengukuran kecepatan, pengukuran durasi periode, dosing incl.paket konfigurasi dan dokumentasi elektronik pada CD-ROM

Tegangan pasokan
Tegangan bantu 1L+, tegangan beban 2L+
● Nilai nominal (DC) 24 V
● rentang yang diizinkan, batas bawah (DC) 20,4 V
● rentang yang diizinkan, batas atas (DC) 28,8 V
arus masuk
dari tegangan beban L+ (tanpa beban), maksimal 150 mA
dari backplane bus 5 V DC, maksimal 100 mA
Pasokan encoder
Pasokan pengkode NAMUR
● 8,2 V Ya
● Listrik output, maksimal 200 mA
Kehilangan daya
Kehilangan daya, rata-rata 10 W
Masukan digital
Jumlah input digital 8
Jumlah input NAMUR 8
Fungsi 1 masing-masing untuk gerbang start / gerbang stop
Tegangan masukan
● untuk sinyal "0" -3 hingga +5V
● untuk sinyal "1" 11 hingga 30,2 V
arus masuk
● untuk sinyal "0", maksimal (arus diam yang diizinkan) 2 mA
● untuk sinyal "1", tipe 9 mA
Penundaan input (untuk nilai nominal tegangan input)
untuk input standar
️ pada "0" sampai "1", maksimal 50 μs
Panjang kabel
● terlindung, maksimal 100 m
Output digital
Jumlah output digital 8
Perlindungan sirkuit pendek Ya
Pembatasan tegangan mati induktif menjadi L+ (-40 V)
Tegangan output
● untuk sinyal "1", min. L+ (-0,8 V)

● untuk sinyal "1" nilai nominal 0,5 A
● untuk sinyal "0" arus residual, maksimum 0,5 mA
Penundaan output dengan beban resistif
● "0" sampai "1", maksimal 300 μs
Frekuensi pergantian
● dengan beban resistif, maksimal 500 Hz
● dengan beban induktif, maksimal 0,5 Hz
Total arus output (per kelompok)
instalasi horizontal
️ sampai 40 °C, maksimal 4 A
️ sampai 60 °C, maksimal 2 A
semua posisi pemasangan lainnya
️ sampai 40 °C, maksimal 2 A
Panjang kabel
● terlindung, maksimal 600 m
● tanpa pelindung, maksimal 100 m
Encoder
Encoder yang dapat dihubungkan
● Pengkode tambahan (asimetris) Ya
● Inisiator 24 V Ya
● 24 V elemen arah Ya
● NAMUR encoder Ya
● Sensor 2 kabel Ya
NAMUR encoder
● Sinyal masuk ke DIN 19 234
● arus masuk untuk sinyal "0", maksimal 1,2 mA
● arus masuk untuk sinyal "1", minimal 2,1 mA
● Penundaan input, maksimal 50 μs
● Frekuensi input, maksimal 20 kHz
● Panjang kabel, terlindung, maksimal 100 m
Interupsi/diagnosa/informasi status
Fungsi diagnostik Ya; Informasi diagnostik dapat dibaca
Alarm
● Alarm diagnostik Ya; Dapat diparameterkan
● gangguan perangkat keras Ya; dapat diparameterkan
Indikasi diagnostik LED
● Kesalahan kelompok SF (merah) Ya
Counter
Jumlah input penghitung 8; 32 bit atau ± 31 bit
Masukan counter 24 V
● Tegangan masuk untuk sinyal "0" -3 sampai +5V
● Tegangan masuk untuk sinyal "1" 11 hingga 30,2 V
● arus masuk untuk sinyal "1", tipe 9 mA
● Frekuensi penghitungan, maksimal 20 kHz; Enkoder tambahan: 10 kHz
Potensi pemisahan
Input digital pemisahan potensial
● antara saluran dan bus backplane Ya; dan pelindung
Output digital pemisahan potensial
● antara saluran dan bus backplane Ya; dan pelindung
Penghitung pemisahan potensial
● antara saluran dan bus backplane Ya; dan pelindung
Metode koneksi
dibutuhkan konektor depan 1x 40-pin
Dimensi
Lebar 80 mm
Tinggi 125 mm
kedalaman 120 mm
